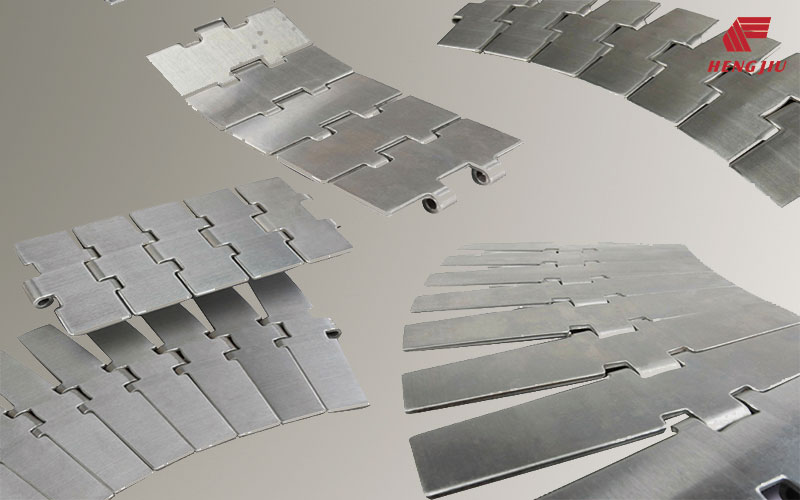

Chaîne Plate en Acier Inoxydable
Depuis les années 1980, la société Hengjiu Corporation (Huangshan Chain Company) développe et commercialise des chaînes plates en acier inoxydable. Elle a ensuite élargi sa gamme de produits pour inclure des chaînes en plastique, des tapis à chaînes, des roues dentées et divers accessoires. Grâce à la confiance et au soutien de nos clients, et après 40 années de recherche et de pratique, nous avons obtenu des résultats significatifs. Nos technologies de fabrication et nos équipements atteignent un niveau de pointe sur le marché, servant même de référence pour l’élaboration de la norme GB / T4140 « Chaînes plates et roues dentées pour convoyeurs ». Nous sommes l’unité principale de rédaction de cette norme nationale.
Le centre d’essai de l’entreprise est équipé d’un spectromètre à lecture directe, d’un duromètre Brinell, d’un testeur de micro-dureté Vickers, d’un microscope métallographique, d’un testeur de rugosité de surface, d’un testeur au brouillard salin, d’un testeur de fatigue, d’un testeur de choc, entre autres. Il offre des capacités complètes d’inspection et de test pour les produits de chaînes plates. L’entreprise a également développé une série d’équipements spécialisés avec des droits de propriété intellectuelle complets. La gamme de produits est complète, et la capacité de production mensuelle dépasse 1,5 million de pièces.
Basé sur le catalogue de produits pour la bière et les boissons de Huangshan Chain

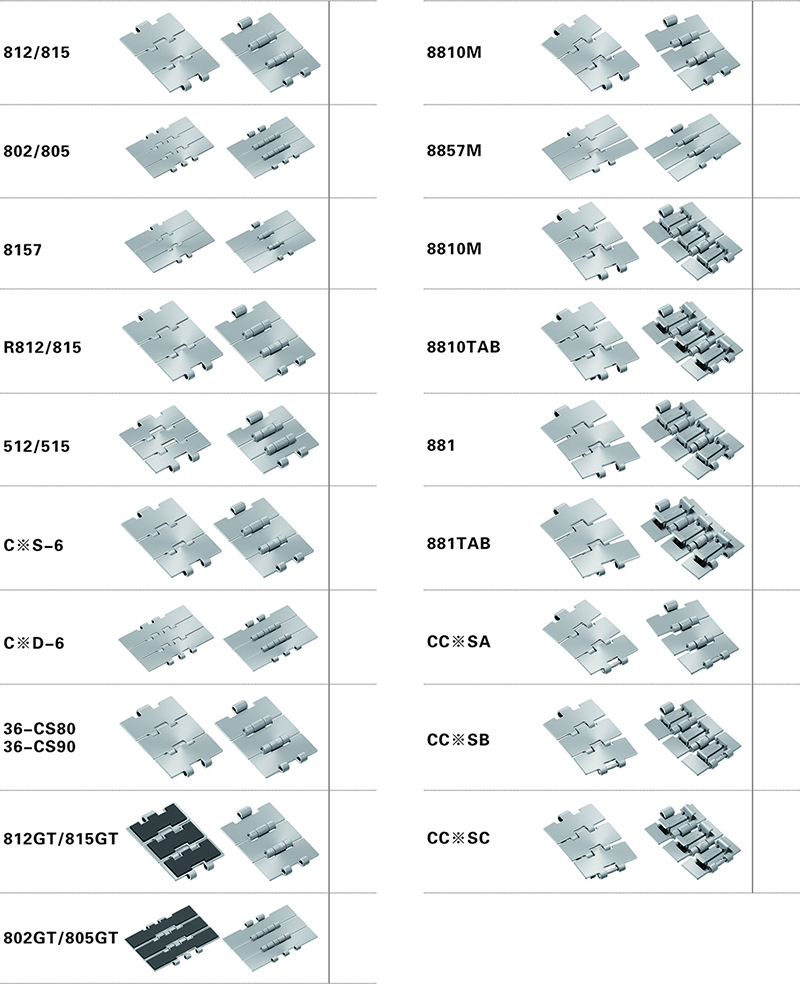

Il existe plus de 60 spécifications de chaînes plates en acier inoxydable, dont le choix doit être déterminé en fonction des conditions de fonctionnement du convoyeur. Les facteurs à prendre en compte incluent, sans s’y limiter : les caractéristiques des produits transportés, les exigences environnementales, la capacité de charge, la vitesse de la chaîne, le coefficient de frottement entre la chaîne et le rail de guidage, la distance entre les roues motrices et menées, les conditions de lubrification, la température, etc. En conditions de lubrification optimales, la vitesse linéaire de transmission de la chaîne plate peut atteindre 120 m/min.
Les performances techniques de la chaîne plate en acier inoxydable dépendent principalement de ses matériaux bruts et du niveau technologique du procédé de fabrication. Les propriétés des différents métaux déterminent l’environnement et les conditions de travail adaptés aux produits. Actuellement, quatre matériaux sont utilisés pour les maillons de chaîne : AISI 420, AISI 430, AISI 304 et un acier spécial au chrome-nickel. Pour les axes (goupilles), les matériaux sont : AISI 420, AISI 431 et AISI 304. Ainsi, cinq combinaisons de matériaux sont proposées en fonction des assemblages suivants.
Tableau de correspondance des matériaux de chaîne et de goupille
| Matériau de la chaîne | AISI 420 | AISI 430 | AISI 304 | AISI 304 | Acier spécial au chrome-nickel |
| Matériau de la goupille | AISI 420 | AISI 431 | AISI 431 | AISI 304 | AISI 431 |
Résistance de la chaîne
Conserver le code source et la traduction
Sur la base du fonctionnement fiable de la chaîne à structure ouverte avec chaîne plate et d'un allongement à la rupture ne dépassant pas 3 % de la longueur nominale de la chaîne, sa résistance doit être définie comme la résistance réelle à la limite d’élasticité.

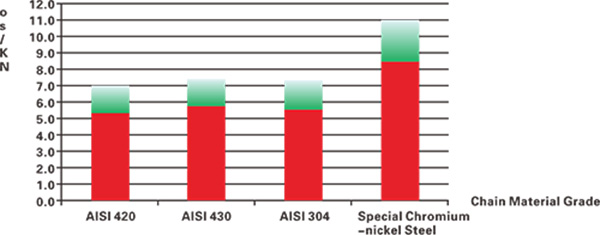

En prenant comme exemple une chaîne plate simple articulation 38,1*82,6, la résistance à la limite d’élasticité (zone verte) des chaînes en différents matériaux est présentée dans le graphique ci-dessous.

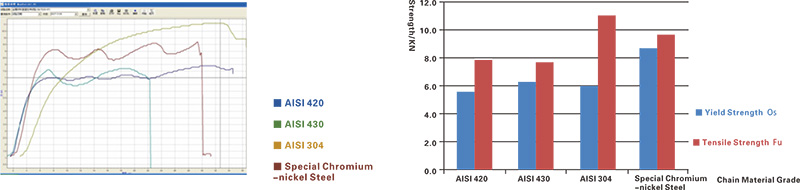

Le graphique suivant montre les données de test des chaînes plates simples articulation 38,1*82,6 produites en mars 2017 sur une machine d’essai universelle de 300 tonnes.
Résistance à l’usure des chaînes
La résistance à l’usure de la chaîne dépend principalement de la dureté de surface et de la rugosité de la chaîne.

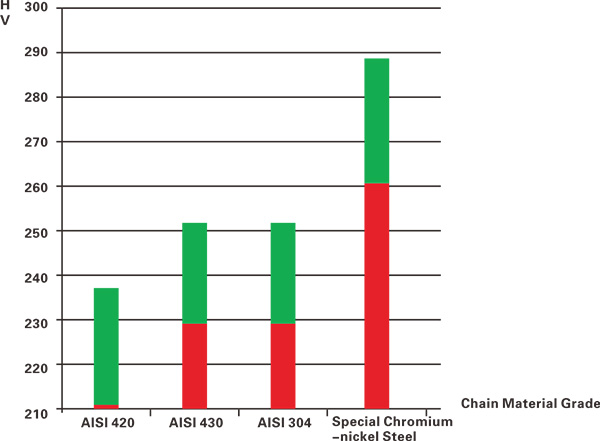

La plage de dureté de surface (zone verte) des chaînes en différents matériaux est indiquée dans le graphique suivant.

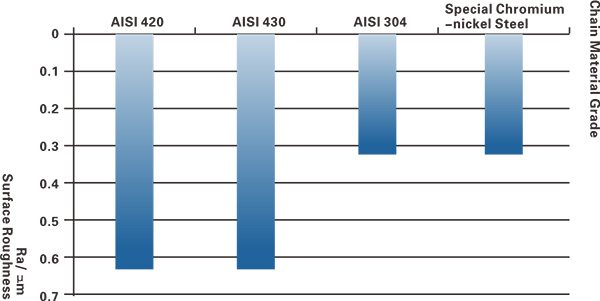

Rugosité de surface des chaînes
La douceur de surface d’une chaîne est généralement déterminée par la valeur Ra (écart moyen arithmétique du contour).
Stabilité des performances de la chaîne
Pour la chaîne elle-même, la forme et la douceur de la surface, la flexion latérale et la torsion, ainsi que le jeu entre la chaîne et l’axe de l’axe sont liés à de nombreux facteurs.

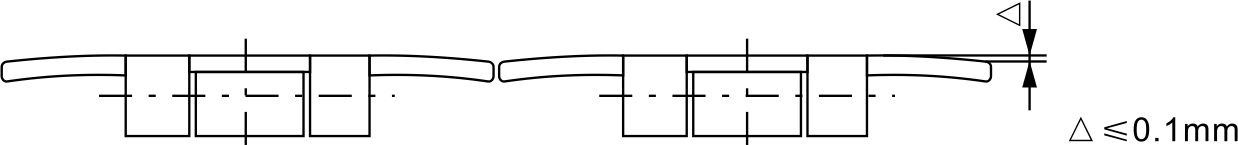

La forme de la chaîne est adaptée au déplacement transversal d’objets entre plusieurs chaînes.

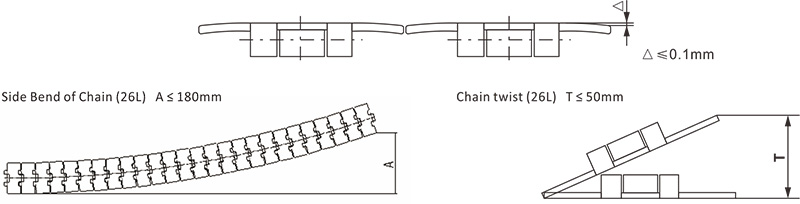

Pour un même segment de chaîne, la différence bidirectionnelle de a et t ne dépasse pas 30 %. La flexion latérale et la torsion d’un segment de chaîne reflètent directement la précision de l’entraxe des alésages d’articulation, le jeu latéral entre la plaque de la chaîne et l’axe, ainsi que l’alignement général du cadre du maillon.
Résistance à la corrosion des chaînes

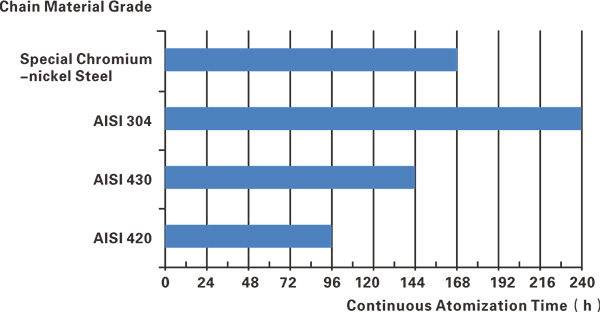

Le test réalisé avec la machine à brouillard salin JW-60-SS est conforme aux conditions du test au brouillard salin neutre de la norme GB/T 10125 "essai de corrosion atmosphérique artificielle". Le temps d’atomisation continue avant l’apparition des premiers piqûres sur les chaînes fabriquées à partir de différents matériaux est indiqué ci-dessous : Graphique NSS
